大型設備一般都由若干軸來傳遞運動和動力，聯軸器是連接軸與軸的零件，聯軸器 正其實是找的軸的同軸度，找正是復盛壓縮機安裝的重要工作之一。

找正的目的是在機器工作時主動軸和從動軸兩軸中心線在同一直線上。同復盛空壓機軸度誤差 過大將使聯軸器、傳動軸及其軸承產生附加載荷。

引起機器的振動、軸承的過早磨損、機械密封的失效、聯軸器的損壞，甚至發 生疲勞斷裂事故。

因此，同軸度誤差必須控制在合理的范圍內。

聯軸器找正的方法很多，常用的有直尺塞規法、雙表法、三表法、單表法、 激光對中儀等方法。

直尺塞規法一般用于轉速較低、精度要求不高的機器。雙表法一般適用于采用滾動軸 承、軸向審動較小的中小型機器。

三表法精度很高，適用于需要精確對中的精密機器和高速機器。

如汽輪機、離心式壓縮機等，但此法操作、計算均比較復雜。單表法對精 度高，不但能用于復盛空壓機輪轂直徑小而軸端距比較大的機器軸找正，面且又能適用于 多軸的大型機組(如高轉速、大功率的離心壓縮機組)的軸找正。

用這種方法進行軸找正還可以消除軸向竄動對找正精度的影響。

操作方便，計算調整量簡單，是一種比較好的軸找正方法。

激光對中儀是近幾年發展起來的一種找正工具，具有操作簡單、找正速度快、誤 差小等優點，但由于本身價格昂貴、對使用者素質要求較高等原因，沒能得到大規模推 廣使用。

要想明白找正原理，我們先分析一下機器安裝時聯軸器出現的誤差情況。

(1) 機器安裝時，聯軸器在軸向和徑向會出現偏差或傾斜，可能出現四種情況。

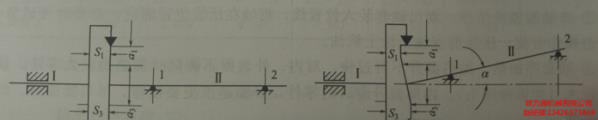

①兩半聯軸器既平行又同心，如圖4-6(a) 所示。這時S1 =S3，a1= a3，此處S1、 S3，a1、a3表示聯軸器上方(0%) 和下方(180°) 兩個位置上的軸向和徑向間隙。

②兩半聯軸器平行，但不同心，如圖4-6(b) 所示。這時S1= S3,a1≠ a3，即兩軸中 心線之間有平行的徑向偏移。

③兩半聯軸器雖然同心，但不平行，如圖4-6(c) 所示。這時S1≠S3，a1=a3，即兩 軸中心線之間有角位移(傾斜角為a)。

④兩半聯軸器既不同心，也不平行，如圖4-6(d) 所示。這時S1≠S3，a1≠a3，即兩 軸中心線既有徑向偏移也有角位移。
