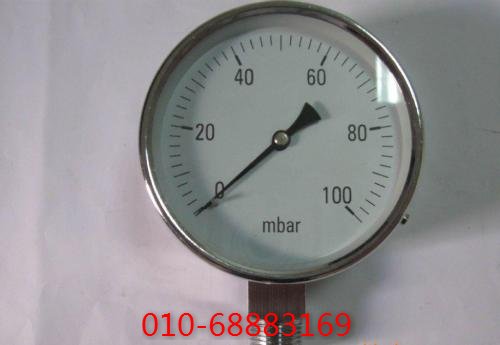

彈簧管壓力表主要由表盤、彈簧管、拉桿、干燥機、扁形齒輪、軸心架和指針等組成。
它利用彈簧管變形推動機械傳動機構而指示讀數。
彈簧管壓力表可測量0.0196~58.8MPa的壓力，精度等級有0.5級、1.0級、1.5級、2.5級等。 選用彈簧管壓力表時，若被測介質壓力較穩定，儀表的正常指示為最大刻度的2/3或 3/4; 若測量波動的壓力，儀表的正常指示宜為最大刻度的1/2。
因彈性元件的下限靈敏度低、誤差大，所以最小指示可取最大刻度的對壓力表的要1/3。
此外，被測介質不同時， 求也不同，如測氧氣介質時應采用不含油脂的而測乙炔介質則不宜采用金屬制造的壓力表， 含銅量超過70%的銅合金制造的壓力表。
壓力表應垂直安裝在直管段上，不應設置彈簧管壓力表 在三通、彎頭、變徑管等改變介質流速或流向1的管件附近，以免產生過大的測量誤差。
取壓點位置的規定是: 被測介質為氣體時，在管道的上部取壓; 被測介質為液體時，在管道的下部或中心部取壓。
壓力表應安裝在光線充足、便于觀察和方便檢修的地方。由于表接頭螺紋通常與管螺紋不一致，需按實際配制相應的接頭。
壓力表安裝完畢，在表盤玻璃上應標出工作壓力上、下限的值點。壓力表應按規定定期檢驗和校正。
波紋管壓力表的波紋管一端封閉，另一端開口。
開口端焊接在底座上，有一小孔與被測介質連通。當波紋管內外存在壓力差時，波紋管的 軸向產生變化，經杠桿機構可驅動記錄筆在記錄紙上繪出壓力變化曲線。
這種壓力表可測量0.05~0.5MPa 的壓力或0~760Torr (1Torr= 133.322Pa) 的真空。
