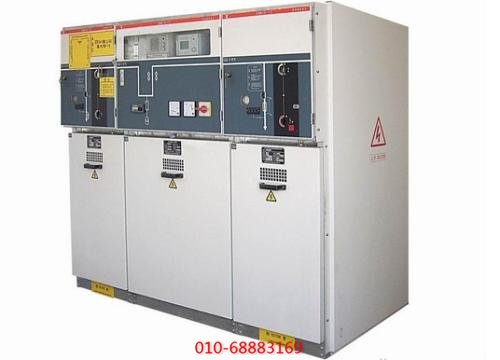

高壓開關柜是作接受和分配電能之用的，開關柜的好處是投資少，土建簡單，安裝及運行維護方便。
選擇開關柜要根據主結構確定其數量，根據負載大小來選擇開關柜型號、容量和保護方式。常用10kV各種型號開關主要用途如下。
(1)GG-1A型。
該開關柜是高壓裝置中采用最廣泛的一種，為固定式開關柜，適用于發電廠、變電站作為控制發電機、變壓器及饋電線。
但此型號的開關柜，由于電氣元件笨重，已逐漸被改進的GG 10 型開關柜所代替。
2)GFC-型手車式高壓開關柜。
該型開關柜適用于額定電壓為6~10kV、額定電流為400~900A 的單母線系統，作接受和分配電能之用。
(3) GG-10型和GFC-10型高壓開關柜。
該兩種型號為GG-1A型和GFC-1型開關柜的改進型，其用途及一次線路和二次 線路接線方案均與原型號相同，但該兩型開關柜具有體積小、重量輕和質量高等優點。
常用母線的適用范圍硬母線按其形狀不同又可分為: 矩形母線、槽形母線、菱形母線、管形母線等多種。
矩形母線是最常用的母線，也稱母線排。按其材質又有倡母線《鋁排》和制母線(銅排) 之分。矩形母線的優點是施工安裝方便、在運行中變化小，載流量大，但造價較高。
管形母線通常和插銷刀閘配合使用。目前采用的多為鋼管母線施工方便，但載流容量甚小。鋁管雖然載流容量大，但施工工藝難度較大，目前路少采用。
槽形和菱形母線均使用在大電流的母線橋及對熱、動穩定要求較高的配由場合。軟母線多用于室外。室外空間大，導線間距離寬，而且散熱效果好，施工力便，造價也較低。
不論選擇何種母線均應符合下述條件。
(1)所選母線必須滿足持續工作電流的要求。
(2)對于全年平均負載高、母線較長，輸電容量也較大的母線，應按經濟電密度進行選擇。
(3) 母線應按電暈電壓校驗合格。
(4) 按短路熱穩定條件校驗合格。
(5) 按短路動穩定條件校驗合格。
矩形母線豎裝與平裝時對額定載流量的要求
母線在正常運行中，因通過電流面發熱，如果母線本身的發熱量等于向同理年阿歌出熱量時，每線溫度不變，所以母線溫度與散熱條件有很大關系。
在是升一定的條件下，如果散熱條件不同，即使是同一規格的母線，其允許的額定電流也應不相同。
對于矩形母線來說，豎裝時散熱條件較好，平裝時散熱條件稍差。一般在保持同等溫升的條件下，豎裝母線要比平裝母線的額定電流大5%~8%，但豎裝母線的動熱穩定要比平裝母線差。
雖然如此，由于平裝母線便于布線，故在實際應用中，仍以平裝母線較為常見。
