電流互感器的誤差范圍及鑒別極性的方法
添加時間:2017-12-11

1.電流互感器的誤差范圍

電流互感器的誤差分為電流誤差(比差OI)和角誤差(8)。

電流誤差是通過二次回路間接測量到的電流值(KeI2) 減去一次電流實際值與一次電流實際值的百分比,X 1003臺電流互感器的接線,可用于零序保護。

角誤差是指二次電流向量旋轉180°后,與一次電流向量間的夾角,并規定二次電流向量超前一次電流向量時,誤差為正,反之為負。

影響電流互感器誤差的因素如下。

(1) 原電流I 的影響: 當系統發生短路時,原電流I; 將劇增至額定值的數倍,此時電流互感器將工作在磁化曲線的非線性部分,電流誤差及角誤差都將增加。

(2) 二次回路阻抗Z 及功率因數cosp,的影響: 二次回路阻抗Z 增加,會使誤差增大。功率因數的降低會使電流誤差增大,而角誤差減小。

(3) 電源頻率的影響: 頻率對誤差的影響一般不大,當頻率增加時,開始時誤差稍有減小,此后不斷增大。

2.鑒別電流互感器極性的方法

當電流互感器一二次線圈同時在同名端子通人電流時,它們在鐵心中產生磁通的方向相同或相反,就叫做同極性或反極性。

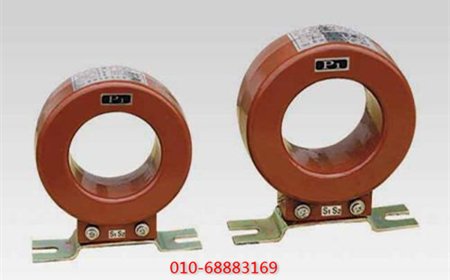

電流互感器

在接線中,L1和K1為同名端子,L2 和K2 也為同名端子,標注電流互感器極性的方法,是用相同符號或相同注腳表示同極性端子。

可任意定一個端子作為始端(另一端子作終端),當一次電流I 瞬間由始端流人終端時,二次側電流I2 流出的那一端,就標示為二次始端(另一端為終端)。

鑒別電流互感器的極性一般用以下3 種方法。

(1)單極雙投開關。

將待試的電流互感器二次側正端接于“1”,負端接于“3”,如果開關投向1時,電流表的讀數較小,投至2 時的讀數較大,則證明是減極性。

(2)比較法。

這種方法需用一只已知極性的標準電流互感器,進行接線,電流表讀數如果極小(僅為數毫安時),則為減極性,否則為加極性。

(3)直流法。

直流法是應用楞次定律的極性試驗法,較上述差接法和比較法均為簡單。直流法僅用1.5V 干電池和一塊電流表,接線在一次側裝一只按鈕開二次側接電流表。

當按下按鈕時,線路接通,電流表指針反擺,則為減極性,反之則為加極性。

?
