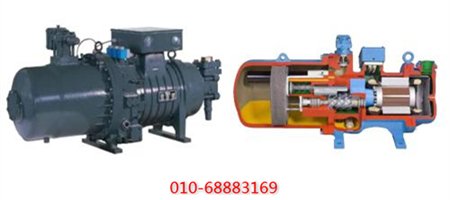

螺桿是雙螺桿式制冷壓縮機的主要部件,其結構一般為整體式,即將螺桿與軸做成一體。
陽螺桿具有凸齒形,齒數一般為4齒(齒數指從螺桿的端面所看到的螺旋線數);陰螺桿具有凹齒形,齒數一般為6齒。
螺桿一般采用中碳鋼、合金鋼或球墨鑄鐵制成,精加工后，需經平衡試驗。
螺桿的齒形,是指壓縮機的陰、陽螺桿的螺旋面(空間曲面)與垂直于螺桿軸線的平面(如螺桿的端平面)相交而得到的截交線。
螺桿的齒形一般由圓弧、擺線及橢圓圓弧等組成,組成螺桿齒形的曲線稱為螺桿的形線。
陰、陽螺桿的齒形線是互為共軛的曲線,兩螺桿嚙合旋轉時,其齒形曲線在嚙合處始終相切，并保持一定的瞬時轉速比。
螺桿的齒形主要有，對稱擺線圓弧齒形和單邊非對稱擺線圓弧齒形。
所謂對稱圓弧形線,是指由圓弧段所組成的齒形，它相對于齒頂中心線完全對稱。
這種齒形的螺桿,加工比較容易,但存在較大的泄漏,效率比較低,因此,現在的螺桿式制冷壓縮機中已很少采用。
單邊非對稱擺線圓弧形線,是指由擺線段和圓弧段等所組成的齒形,它僅處于螺桿節圓的一邊(內部或外部),且相對于齒頂中心線不對稱。
單邊非對稱擺線圓弧形線，比對稱圓弧形線具有較小的泄漏面積,因此效率較高。目前制造的螺桿式壓縮機,其螺桿- 一般采用單邊非對稱擺線圓弧形線。
目前國內外都在積極研制和開發性能更加優越的各種新齒形。
螺桿的直徑關系到螺桿壓縮機的系列化、零件的標準化和通用化。
我國有關部門規定,螺桿的公稱直徑DO 為63.80.100.125 .160.200.315等, 其單位以mm計。這里需要說明的是螺桿的公稱直徑是指陽螺桿的公稱直徑。
螺桿的螺旋部分的軸向長度稱為轉子的長度,用L 表示。
所謂長徑比,是指壓縮機螺桿的長度L 與螺桿公稱直徑D 的比值,用入表示,即:h= L/D,
目前,雙螺桿壓縮機采用小的螺桿長徑比。在排氣量不變時,減小螺桿長徑比,螺桿直徑相應加大,使吸、排氣孔口面積增加,從而可降低氣體流速,減少氣體的壓力損失。
同時,減小螺桿長徑比,螺桿變得粗而短,使螺桿具有良好的剛度,增加壓縮機運轉的可靠性,并有利于 螺桿壓縮機向高壓力比方向發展。
對于具有相同螺桿直徑和轉速的雙螺桿壓縮機,改變螺桿的長徑比,就可以很方便地獲得不同的排氣量。
目前,雙螺桿壓縮機長徑比的常用范圍為1~1.S。我國有關部門規定用兩種長徑比,即入1.0和入; 1.5,前者為短導程螺桿的長徑比,后者為長導程螺桿的長徑比。
