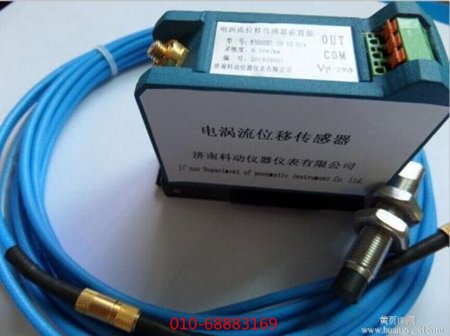

在空壓機所有類型的傳感器中，最具有特點的是不接觸式渦流傳感器。
特點之一在于與被測物設有機械聯結，之二是此傳感器具有零頻率響應。因 此，它對被測物的影響最小。特別是對轉動軸的測量,非接 觸式渦流傳感器更有優越之處。
它具有線性度好，在線性范 圍內,靈敏度不隨初始間隙的大小而改變并且具有較寬的頻 帶等優點。因而，越來越受到人們的歡迎。
當通有交變電流的線圈靠近導體表面時，由于穿過導體 磁通量隨時間變化,在導體表面層感應出一電渦流。
這一電渦流產生的磁通中。又穿過原線線圈，圈與渦流相當于存在互感的兩個線圖。 互感的大小跟原線圈與導體表面的間隙8有關，其等效線路圖如所R、L為原示。
線圈的電阻與電感RL，相 當于渦流的電阻與自感。這一等效線路又可簡化為線路。并且可以證明，當電流頻率甚高
這樣,我們將間隙8 的變化,變換為L'的變化。因此, 測量L'的變化，也就間接地求得8的變化。這就是渦流傳 感器的基本變換原理。
整個傳感器和測量線路(或稱前置器)， 最后從檢波器的輸出是帶有直流偏置的振動電壓信號。其直 流偏置部分相當于平均間隙，交變部分相當于振動間隙，也即軸的振幅。
因為非接觸渦流傳感器具有零頻響應,所以可測 靜態間隙，并可用靜態方法校準。
目前，國內生產的非接觸 線性范圍從1mm式渦流傳感器，直徑有從9 mm 到15 mm, 到5mm。靈敏度約為8 mv/um 量級。非接觸渦流傳感器用 來測量軸心軌跡是很理想的。
在旋轉軸的水平及鉛垂方向各裝上一個不接觸渦流傳感器，從測量線路的輸出接到示波器 的x 軸及y 軸，在螢光屏上即顯示軸心軌跡。
非接觸式渦流傳感器特性曲線可以看 出、此類傳感器在使用中存在一個間隙范圍。在這一范圍 內,輸出隨間隙的變化是線性的。
因此,在安裝時，平均間 隙的選擇應該是平均間隙加上振動間除，也即總間隙處在線性段之內。否則，在非線性段的靈敏度變化將帶來測量上的 誤差和波形失真。
一般說來，平均間隙選在線性段的中點， 這樣,在平均間隙兩邊容許有最大的動振幅。
另外一點要注意的是在安裝此類傳感器時、端部附近除了被測物體表面外,不得有其它導體與之靠近。
