家用小型空壓機定子繞組相間短路的故障很常見。
如果短路點發生本定子繞組端部，崩斷的繞組導線根數很少，只要對繞組加熱，使其軟化，將崩物 的繞組連接好，墊好絕緣還可繼續使用。
若是相間短路點發生在雙疊繞組的定子槽內，那就很難處理。 修復十分困難，通常只有全部拆除重新換線。
這樣不但浪費人力，而且浪費物力。對此較難處理的相間短路，如果采用重新改變定子繞組 頭尾接線的方法，還可使故障空壓機死而復生。
現以單相電容空壓機為例加以說明。

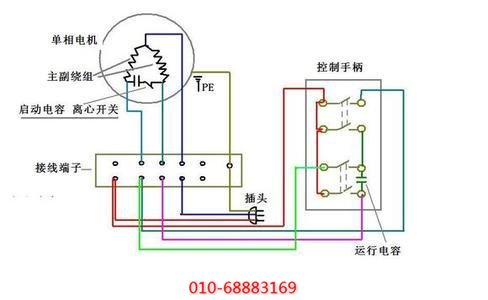

故障空壓機繞組。1、2 為主繞組的引線端，3、4 為副繞 組的引線端，2 與4 的接點為主副繞組尾端公共點。
當主副繞組的A點發生相間短路時，空壓機就不能正常起動運行。
處理時，首先將主副繞組尾端公共點2與 4 間的連線斷開，萬用表置于R X 1擋，且將空壓機萬用表的兩根表筆尖改用兩根鋼針 代替。
這時，用這兩根鋼針分別扎短路極相組的主副繞組的一根漆包線。其目的 是找出短路的極相組線圈。如果電阻較大就要換一根重測，測到電阻為零時兩表 筆測試點即為短路點A。
重新改變繞組頭尾接線的原理如圖所示。將測得電阻為零時的主副 繞組的兩匝線斷開(斷開后有4 個線頭)。
用萬用表R X 1擋對斷口的4 個線頭再 測電阻值，將測得電阻為零的主副繞組的個頭接在一起，作主副繞組新的尾端公 共點，其余兩個頭分別作主繞組和副繞組的新首端。
再將主繞組原首端1和尾端2 連接上，副繞組原首端3 和4 連接上。
如果短路點是在主繞組的首端1和副繞 組的首端3 之間，只要將1和3 連接在一起做尾端公共點，將2 與;4 接線斷開各 做首端即可。
如果在測主副繞組間短路處無法找到電阻為零的兩匝線時，也可在比較起來 電阻值較小的兩匝線處斷開，引出新的首尾端。此時會減少有效匝數，但因小型 空壓機繞組匝數較多，減少幾匝是完全可以的。
空壓機繞組改接后，如發現反轉，解決的方法如下: ①.把轉子抽出換一個方 向裝上; ②.主副繞組的線徑和匝數一樣時(直流電阻一樣)，可以把副繞組上的 電容改串到主繞組上。
