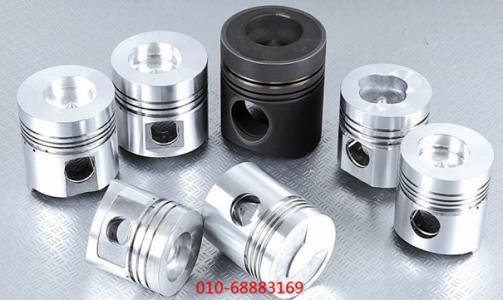

活塞可以用不同的方法驅動，例如可用壓縮機通過曲柄連桿機構、曲柄滑塊機構或凸輪機構等驅動，也可以用其他流體(如高壓蒸 汽、壓縮空氣、高壓液體等) 推動。
這里以圖示的應用最為普遍的曲柄連桿機構驅動 活塞往復運動的泵和壓縮機為例，說明其工作原理。
缸體上裝有流體進氣閥和排出閥。由曲柄連桿機構驅動的活塞向右側(軸 側) 運動時，排出閥處在關閉狀態,吸入閥自動打開將流體吸入缸內;
當活塞向左側(蓋 側) 移動時，缸內流體壓力升高，吸人閥處在關閉狀態，排出閥則在缸內流體壓力高于排出 閥后的壓力時自動打開，流體通過排出閥排出。
這樣，缸內流體從開始吸人到排出，完成了 個工作循環，被送到排出管路中去。隨著曲柄OA 的旋轉，活塞往復運動周而復始地進行，往復活寨機構就不斷地把低壓流體壓送到高壓區域。
在往復泵的工程領域，通常把壓送流體的液體缸、活塞(柱寨)、吸入閥和排出閥等部 件組成的系統稱為液力端; 把曲軸、連桿、十字頭等部件組成的系統稱為傳動端。
通常取坐標系的位置與方向所示，設r 為曲柄半徑。
當工=0時，活塞所處的位置稱為外止點; x =2r 時，活塞所處的位置稱為內止點。
內外止點之間的距離稱為活塞行程，用s表示，顯然有s =2r。
按照圖所示的幾何關系，B點的位移(即活塞的位移) x 為P連桿擺角，它是連桿桿體中心線與氣缸中心線的夾角。
由于p是0的函數，故活塞位移x 可表示為式中h一一曲柄連桿比，A =r/L。
如果把式中按二項式定理展開成級數，略去級數中的平方項以后的高次。
將式(13) 對時間t求- 一階導數和二階導數，可得到活塞運動速度UP 和加速度 w一曲軸旋轉角速度(1/s)。
一般認為往復式泵和壓縮機中曲軸的旋轉是等速的， 式中故有w= mn/30,m 為曲軸每分鐘轉數(r/min)。
式(1-3) 相對于式(1-2),位移x的最大誤差發生在0: 90時，當h=1/5時，誤差為 1%; 當入=1/4時，誤差為2%;
在往復式泵和壓縮機的工作過程中，其作用力的類型、力的作用方式、作用力變化的規 律基本上都是相同的。
兩類機器的往復慣性力、往復慣性力矩、旋轉慣性力、旋轉慣性力矩 以及曲軸轉矩分析方法和平衡手段都是完全一樣的。
