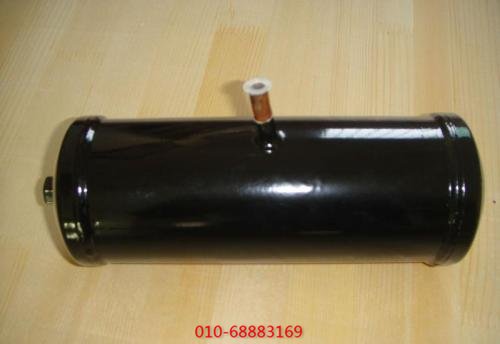

空壓機貯液器的作用是貯存被體,按其作用壓力不同可分為高壓空壓機貯液器和低壓空壓機貯液器兩種。

1.高壓空壓機貯液器

高壓空壓機貯液器一般位于冷凝器之后,它的作用是:

(1) 貯存冷凝器流出的制冷劑液體,使冷凝器的傳熱面積充分發揮作用。

(2) 保證供應和調節制冷系統中有關設備需要的制冷劑液體循環量。

(3) 起到液封作用,即防止高壓制冷劑蒸氣竄至低壓系統管路中去。

高壓空壓機貯液器上的進液管、平衡管分別與冷凝器的出液管、平衡管相連接。

平衡管可使兩個容高壓貯器中的壓力平衡，利用兩者的液位差,使得冷凝器中的液體能 順暢地流進高壓空壓機貯液器內。

液器的出液管與系統中各有關設備及總調節站連通;放空氣管和放油管分別與空氣分離器和集 油器有關管路連接;排污管一般可與緊急泄氨器相連,當發生重大事故時,作緊急處理泄氨液用。

在多臺高壓空壓機貯液器并聯使用時,要保持各高壓貯被器液面平衡,為此各高壓空壓機貯液器間需用氣相平衡管與液相平衡管連通。

為了設備安全和便于觀察,高壓空壓機貯液器上應設置安全閥、壓力表和液面 指示器。

安全閥的開啟壓力一般為1.85 MPac 壓力表測壓范圍為0~2.5 MPa。高壓空壓機貯液器貯 存的制冷劑液體最大允許容量為高壓空壓機貯液器本身容積的80%,最少不低于30%。

存液量過高，易發生危險和難以保證冷凝器中液體及時流人;存液量過少,則不能滿足制冷系統正常供液需要,甚至破壞液封發生高低壓竄通事故。

2.低壓空壓機貯液器

根據用途的不同可分為低壓空壓機貯液器和排液桶。低壓空壓機貯液器是用來收集壓縮機回氣管路上氨液分離器所分離出來的低壓氨液的容器,其結構與高壓空壓機貯液器基本相同,在此不在贅述。

其中平衡管接頭焊有一 段直徑稍大的橫管,橫管上再焊接兩根接管,這兩根接管根據其用途稱為加壓管和減壓管(均壓 管)。

出被管伸人桶內接近底部。桶體下部有排污、放油管接頭。容器的一端裝有液面指示器。

排液桶除了貯存融霜排液外,更重要的是對融霜后的排液進行氣、液分離和沉淀潤滑油。其 工作過程是通過相應的管道連接來完成的。

在氨液排出前,應先 將沉積在排液桶內的潤滑油排至集油器。排液桶屬低溫設備,應包隔熱層。
