復盛調速器、傳動裝置及調速器拉桿的檢測

1.復盛空壓機調速器的檢測

(1)導向環彈簧在1.8±O.IN 的試驗壓力下長度為9.53mm。試驗后自由長度為17.3mm,外徑10.8mm。

(2)調整過濾器鎖緊螺母的扭緊力矩12+4N.m。

(3)堵塞扭緊力矩38±7N.m。限速彈簧在6.6±0.6N的試驗壓力下長度為12.4mm。試驗后自由長度 50.8mm,外徑12.88mm。

(4)飛錘平衡彈簧在66±2.2N的試驗壓力下長度為22.86mm。試驗后自由長度59.4 +0.8mm,直徑34.82mm。

(5)彈簧5在45+2.2N的試驗壓力下長度為4.57mm。試驗后自由長度8.74mm。彈簧外徑12.1mm。

(6)主動齒輪擋板螺栓扭緊力矩12+4N.m。彈簧在32.1+1.8N 的試驗壓力下長度為28.7mm。試驗后自由長度34.8 +0.25mm,彈簧外徑7.37mm。

(8)軸承延伸距離11.94±0.13mm。

(9)軸承外徑25.60 +0.008mm。齒輪內徑25.65 +0.013mm。

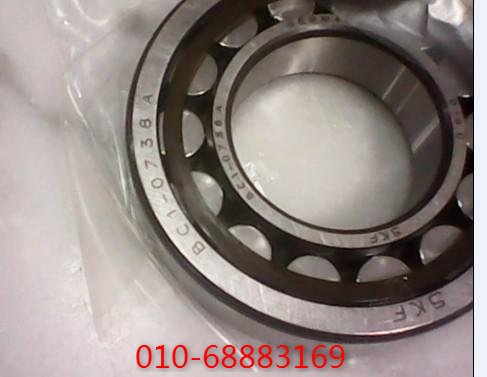

復盛空壓機軸承

(10)齒輪高度6.35 0.008mm。齒輪口深6.388+0.008mm。

(11)主動軸軸頸直徑17.424 +0.013mm。孔徑17.457 +0.013mm。

(12)銷子外徑15.837 +0.013mm,孔徑15.888+0.013mm。

(13)輸出軸竄動量0.5~1.5mm。

2.復盛空壓機調速器傳動裝置的檢測

(1)傳動齒輪擋板螺母扭緊力矩360+45N.m。

(2)中間和后面的軸承所在軸頸外徑41.232 +0.013mm,中間和后面軸承內徑41.288+0.013mm。軸承最大許可間隙0.23mm。軸承安裝時油孔必須和油道對齊。

(3)小傘齒輪軸向間隙0.1+0.05mm。小傘齒輪所在軸頸外徑23.769 +0.005mm,小傘齒輪軸承內徑28.813+0.013mm。小傘齒輪軸承最大許可間隙0.2mm。

(4)中間齒輪軸端間隙0.38~ 1.14mm。齒輪軸承內徑18.987 :0.013mm,齒輪軸頸外徑19.114 t0.013mm。

(5)前軸承所在的軸頸外徑48.895 +0.013mm,前軸承內徑48.959 +0.013mm.軸承最大許可間隙0.23mm。

(6)可以用墊片調整齒輪間隙。測量間隙前把小傘齒輪推離小齒輪,并把小齒輪向上推。

(7)齒輪的嚙合間隙0.05~0.15mm。

3.復盛空壓機調速器拉桿的檢測

(1)尾桿安裝與中心桿夾角1250+5。

(2)尾桿長44.45mm。

(3)調速器桿長228.6mm。

(4)調速器桿與水平夾角25。

(5)節氣門桿長44.45mm。

(6)節氣門桿與水平夾角(節氣門關閉時)45。

?
