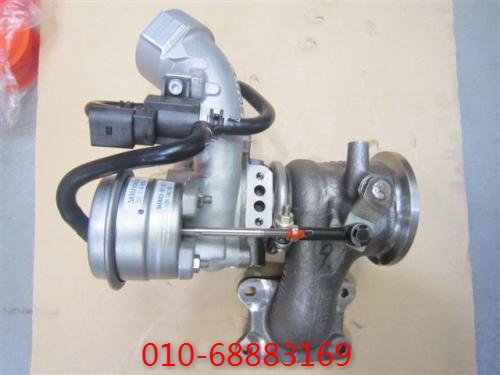

(1)渦輪軸向竄動量0.1~015mm,最大允許軸向竄動量0.15mm。
(2)止推軸承固定螺栓上緊力矩7N.m。
(3)每個止推環的厚度2.51~2.54mm。
(4)軸承處軸頸外徑17.429-17.437mm。軸承內徑17.475~ 17.483mm。
(5)密封環最大允許間隙0.23mm。密封環槽最大允許寬度1.73mm。密封環最小允許寬度l.57mm。
(6)壓氣機葉輪固定螺母扭緊力矩43 3N.m(螺母上緊后，軸不能有彎曲或應力增加)。
(7)浮動軸承處殼體內徑26.995~27.008mm。浮動軸承外徑26.886~26.899mm。
(8)密封環封套內槽寬3.25~3.30mm。密封環與套內槽的側隙0.05~0.15mm。
(9)壓氣機葉輪下部間隙0.46~0.55mm。
(10)外殼夾緊器螺母扭緊力矩13.6+2.8N.m。
(11)止推軸承厚度5.72-5.74mm。
(12)渦輪夾緊器螺母扭緊力矩13.6+2.8N.m。
(1)加兩個1S9030墊片5,通過孔A 向腔內73.48加壓47~51kPa,閥頭與根部的最大距離73.48mm。
(2)在36313.6+18N的試驗壓力下彈簧的長度77.5mm。
(3)試驗后彈簧自由長度108.7mm,彈簧外徑 66.8mm 。
(4)閥桿螺母上緊力矩6.3土1.7N.m。
(5)壓蓋螺絲上緊力矩6.3土1.7N.m。
(6)用1S9030墊片調節彈簧長度。在海拔0~457m的范圍內需要兩片墊片,海拔457~ 1219m 的范圍需要一片墊片,海拔1219~1981m的范圍不需要加墊片。
